| MOQ: | 1pcs |
| Período de entrega: | Dentro de 3days |
| Método de pagamento: | T/T, Western Union, MoneyGram |
| Capacidade de fornecimento: | 10 PCS |
Características

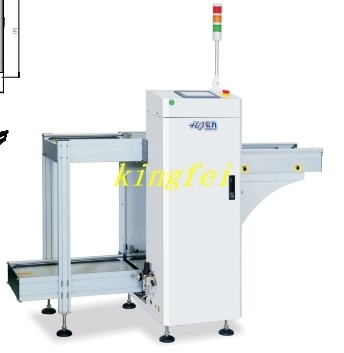

1Esta unidade é utilizada na linha de produção SMT para enviar PCBs do equipamento para o estante de carregamento:
2Sistema de controlo PLC e ecrã táctil, melhor para o desempenho e funcionamento:
3- Estrutura do quadro com soldadura de chapa, construção em alumínio, tratamento de pintura superficial;
4.A estrutura de elevação adota a configuração de elevação do motor, PitchSetting 10mm, 20mm, 30mm, 40mm. ((Conversor opcional):
5.O método de transporte e recolha de PCB adota acilindro/motor, a velocidade de recolha e transporte pode ser ajustada.
6- O repositório de revistas entra de cima para dentro e sai de baixo, mais eficaz para trocar os repositórios de revistas:
7. Cable SMEMA;
8.3 Repositorios de revistas para utilização em ciclos.
Parâmetros técnicos
| Projecto de especificação do Ltem | Especificações |
| Tempo de carregamento no bordo | 5.0 segundos |
| Altura de trabalho (mm) | 920 ± 30 (std) |
| Alimentação e potência | AC220V±10v,50/60HZ |
| Pressão do ar comprimido | 4-6bar |
| Espessura da placa | Espessura mínima de 0,4 mm |
Nota: Sem caixa de material
| Modelo | UL-M-TN | UL-L-TN | UL-LL-TN | UL-XL-TN |
| Dimensões da máquina | 1680 ((L) * 765 ((W) * 1250 ((H) | 1920 ((L) * 845 ((W) * 1250 ((H) | 2260 ((L) * 910 ((W) * 1250 ((H) | 2260 ((L) * 970 ((W) * 1250 ((H) |
| Tamanho da placa de circuito (mm) | 80*80-330*250 | 80*80-445*330 | 80*80-530*390 | 80*80-535*460 |
| Tamanho do contentor (mm) | 355*320*565 | 460*400*565 | 535*460*569 | 535*530*569 |
|
|
