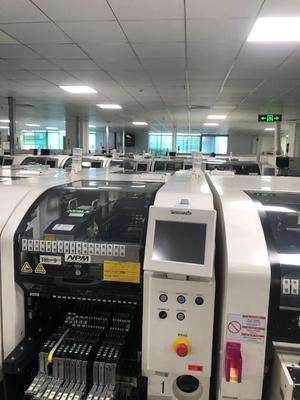

Panasonic NPM W Chip Mounter Sua solução definitiva para montagem SMT de alta eficiência

A Panasonic NPM - W é uma máquina de ponta de tecnologia de montagem de superfície (SMT) que redefine os padrões de fabricação eletrônica de alta eficiência.Projetado com recursos avançados e design inteligente, abrange uma vasta gama de necessidades de produção na indústria electrónica.

1. Desempenho de colocação excepcional

- Cabeças de montagem múltiplas:
- 16 - Cabeça do bico: quando operado no modo de produção de alta potência (ON), atinge uma velocidade máxima impressionante de 70.000 cph (0, 051s/ chip), com uma precisão de colocação de ± 40μm/ chip (Cpk≥1).No modo de alta precisão (OFF), a velocidade é de 62. 500 cph (0, 058 s/ chip), e a precisão pode ser aumentada para ± 30 μm/ chip (opcional ± 25 μm/ chip em condições específicas especificadas pela Panasonic).Ele pode lidar com componentes tão pequenos quanto 0402 chips para aqueles com dimensões de L6 × W6 × T3, tornando-o ideal para a produção em grande volume de componentes de pequeno porte.
- 12 - Cabeça do bico: oferece uma velocidade máxima de 62.500 cph (0,058s/ chip) e uma precisão de colocação de ±40μm/ chip (Cpk≥1).5, adequado para uma gama diversificada de tamanhos de componentes em aplicações de média velocidade e alta precisão.
- 8 - Cabeça do bico: Com uma velocidade máxima de 40.000 cph (0,090s/ chip), fornece uma precisão de colocação de ±40μm/ chip, ±30μm/QFP 12 - 32mm e ±50μm/QFP inferior a 12mm.Esta cabeça pode lidar com componentes de 0402 chips para maiores até L32 × W32 × T12, permitindo a colocação de uma variedade de componentes, incluindo alguns circuitos integrados maiores.
- 3 - Cabeça do bico: Apesar de ter uma velocidade inferior de 11 000 cph (0,33 s/QFP), garante uma precisão de colocação de ± 30 μm/QFP.Pode lidar com componentes que vão desde 0603 chips até componentes de grande porte até L150×W25(对角152) ×T28, tornando-o adequado para a colocação de grandes componentes, tais como conectores e alguns componentes especializados.

2Características de alta precisão e alta produtividade

- Sistema avançado de câmera: equipado com uma câmera multi-reconhecimento premiada, o NPM-W combina alinhamento de componentes, medição de espessura e inspeção de coplanaridade 3D em uma única etapa.Isto não só melhora a precisão de colocação, mas também melhora a qualidade geral dos PCB montados, reduzindo a probabilidade de defeitos.
- Portão de alta rigidez: O portão de alta rigidez fornece uma plataforma estável para as cabeças de montagem, garantindo um movimento suave e preciso durante o processo de colocação.Esta estabilidade contribui para a colocação de componentes de alta precisão, mesmo a altas velocidades.

3Compatibilidade de componentes versáteis
O NPM-W pode lidar com uma vasta gama de componentes, desde os mais pequenos chips 0402 até componentes de grande porte, como conectores com dimensões de até L150 × W25 × T28.Incluindo a SOP, QFP, CSP, BGA, capacitores de eletrólise de alumínio, controles de volume, trimmers, bobinas e muito mais.de produtos eletrónicos de consumo a equipamentos industriais.

4Modos de produção flexíveis

- Sistema de transportador de duas vias: a máquina possui um sistema de transportador de duas vias, oferecendo três modos de produção: modo de produção independente, modo de produção alternado,e uma combinação de ambosNo modo de produção independente, as cabeças dianteira e traseira podem trabalhar em diferentes PCBs simultaneamente, o que é altamente eficiente ao produzir diferentes modelos de produto ao mesmo tempo.Modo de produção alternado permite que as cabeças alternem entre as duas faixasEsta flexibilidade permite aos fabricantes otimizar a produção de acordo com as suas necessidades específicas de produção.
- Instalação e mudança fáceis da máquina: o NPM - W suporta a instalação fácil da máquina e a mudança rápida entre diferentes trabalhos de produção.O software do sistema pode ajustar rapidamente configurações como largura da pistaA redução do tempo de inatividade durante as mudanças de emprego é crucial para os fabricantes que precisam responder rapidamente às demandas do mercado e às mudanças nos calendários de produção.

5- Manipulação de PCB de grande formato
O NPM-W pode lidar com PCBs de grande tamanho, com um tamanho máximo de L750×W550mm no modo de pista única para montagem global.pode lidar com PCBs até L750×W260mm para montagem globalIsto torna-o adequado para a fabricação de placas de circuito impresso de grande formato, tais como as utilizadas em sistemas de controlo industrial, ecrãs grandes e alguns tipos de eletrônicos de potência.

6Especificações

- Fornecimento de energia: compatível com três fases AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, com um consumo de energia de 2,5kVA.
- Fonte pneumática: requer 0,5 MPa, 200 L/min (A.N.R.).
- Dimensões: W1280mm × D2332mm × H1444mm.
- Peso: aproximadamente 2250 kg (submetido a variações em função dos componentes opcionais).

Atributos personalizados

- Opções de alimentação dos componentes: Suporta uma ampla gama de métodos de alimentação dos componentes, incluindo várias larguras de alimentadores de fita (8/12/16/24/32/44/56mm),com um máximo de 120 alimentadores consecutivos (para fita de 8 mmSuporta também alimentadores de bandeja de tipo único e duplo, bem como alimentadores de tipo vara,proporcionar flexibilidade no fornecimento de componentes de acordo com as necessidades de produção.
- Integração e expansão da linha: o NPM-W pode ser facilmente integrado nas linhas de produção SMT existentes.como impressoras, máquinas de inspecção e fornos de refluxo, bem como com equipamentos de terceiros.Oferece potencial para expansão futura, permitindo que os fabricantes adicionem mais funcionalidades ou capacidade à medida que o seu negócio cresce.
- Projeto de poupança de energia: concebido tendo em conta as características de poupança de energia, o NPM-W ajuda a reduzir os custos globais de produção, consumindo menos energia em comparação com algumas máquinas SMT tradicionais.Isto não só beneficia os resultados do fabricante, mas também contribui para a sustentabilidade ambiental.
