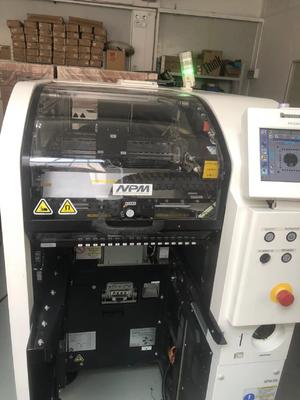

Máquina Panasonic NPM D3 Produção SMT de alta eficiência com tecnologia modular avançada

A Panasonic NPM - D3 é uma máquina de colocação de tecnologia de montagem de superfície (SMT) de última geração, projetada para revolucionar o seu processo de fabricação eletrônica.

1. Cabeças de colocação de alto desempenho

- Leve 16 - Cabeça do bico: no modo de produção alta (ON), alcança uma velocidade máxima de 84.000 cph (0,043s/chip) com uma precisão de colocação de ±40μm/chip (Cpk≥1),ideal para a produção em grande volume de componentes de pequeno porte como chips 0402Quando o modo de produção de alta intensidade está desligado, a velocidade é de 76.000 cph (0,047s/chip), e a precisão pode chegar a ±30μm/chip (opcional ±25μm/chip sob condições específicas especificadas pela Panasonic).Pode lidar com componentes que vão desde chips 03015/0402 a componentes L6×W6×T3.
- 12 - Cabeça do bico: Com uma velocidade máxima de 69.000 cph (0,052s/chip) e uma precisão de colocação de ±30μm/chip (Cpk≥1), pode lidar com componentes de 0402 chips a L12×W12×T6.5, adequado para uma gama mais ampla de tamanhos de componentes em aplicações de média velocidade e alta precisão.
- 8 - Cabeça do bico: capaz de atingir uma velocidade máxima de 43.000 cph, oferece uma precisão de colocação de ± 30 μm/QFP 12 - 32 mm e ± 50 μm/QFP inferior a 12 mm.Ele pode lidar com componentes de 0603 chips para grandes componentes de tamanho até L100 × W90 × T28, tornando-o adequado para a colocação de componentes maiores, tais como conectores e alguns tipos de circuitos integrados.
- 2 - Cabeça do bico: Embora mais lenta com uma velocidade máxima de 11.000 cph, tem uma precisão de colocação de ± 40μm/chip (Cpk≥1) e pode lidar com componentes de chips 0402 a L6 × W6 × T3.É frequentemente usado para colocar componentes que exigem um manuseio mais preciso ou para produções em baixo volume de componentes específicos.

2Modos de produção flexíveis

- Operação de dupla via: o NPM - D3 possui um sistema de transportador de dupla via, permitindo três modos de produção diferentes: modo de produção independente, modo de produção alternado,e uma combinação de ambosNo modo de produção independente, as cabeças dianteira e traseira podem trabalhar em diferentes PCBs simultaneamente, o que é altamente eficiente ao produzir diferentes modelos de produto ao mesmo tempo.Modo de produção alternado permite que as cabeças alternem entre as duas faixasEsta flexibilidade significa que pode otimizar a produção de acordo com os requisitos específicos dos seus projetos de PCB e volumes de produção.
- Função Plug-and-Play: permite a livre configuração das cabeças de colocação. Isto significa que pode facilmente personalizar a máquina para atender a diferentes necessidades de produção.você pode mudar rapidamente a combinação de cabeças dependendo se você está produzindo uma série de grande volume de PCBs densos de pequenos componentes ou uma mistura de placas com vários tamanhos e tipos de componentes.

3Alta precisão e alta produtividade

- Portão de alta rigidez e sistema de câmara avançado: O portão de alta rigidez fornece uma base estável para as cabeças de colocação, garantindo um movimento preciso.A premiada câmara multi-reconhecimento melhora a precisão de posicionamento em 25% em comparação com modelos anterioresCombina o alinhamento, a espessura e as verificações de coplanaridade 3D numa única etapa, poupando tempo e melhorando o processo de produção global.
- Melhoria da produtividade: Aumenta a produtividade do IPC-9850 em 30% para 38.078 cph por metro quadrado, tornando-a uma das máquinas SMT mais produtivas da sua categoria.O projeto e a tecnologia da máquina são otimizados para minimizar os tempos de ciclo e maximizar o número de componentes colocados por unidade de tempo.

4. Software de sistema amigável para o utilizador

- Gestão integral da produção: o software do sistema permite a gestão global da linha de produção, da oficina de produção e da fábrica.Fornece monitorização em tempo real do processo de produção, permitindo acompanhar o progresso da produção, identificar gargalos e fazer ajustes para melhorar a eficiência.Também pode planear os horários de produção de forma mais eficaz com o apoio da função de monitorização da operação da linha.
- Configuração e mudança eficientes da máquina: suporta a fácil configuração da máquina e a mudança entre diferentes trabalhos de produção.Parâmetros de colocação, e dados dos componentes, reduzindo o tempo de inatividade durante as mudanças de emprego.

5Especificações

- Fornecimento de energia: compatível com três fases AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, com um consumo de energia de 2,7kVA.
- Fonte pneumática: requer 0,5 MPa, 100 L/min (A.N.R.).
- Dimensões: W832mm × D2652mm × H1444mm.
- Peso: aproximadamente 1680 kg (submetido a variações em função dos componentes opcionais).

Atributos personalizados

- Compatibilidade com componentes: Pode lidar com uma ampla gama de componentes, desde os menores chips 03015/0402 até componentes de grande porte de até L100×W90×T28, incluindo SOP, QFP, CSP, BGA,condensadores de eletrólise de alumínio, controladores de volume, trimmers, bobinas e conectores.
- Capacidade de integração de linha: o NPM-D3 pode ser facilmente integrado em linhas de produção existentes.como impressoras, máquinas de inspecção e fornos de refluxo, bem como com equipamentos de terceiros, permitindo a criação de uma linha de produção altamente eficiente e personalizada.
- Características de poupança de energia: concebido tendo em conta as características de poupança de energia, o NPM-D3 ajuda a reduzir os custos globais de produção, consumindo menos energia em comparação com algumas máquinas SMT tradicionais.Isto não é apenas benéfico para os resultados, mas também para a sustentabilidade ambiental.
