| MOQ: | 1pcs |
| Período de entrega: | Dentro de 3days |
| Método de pagamento: | T/T, Western Union, MoneyGram |
| Capacidade de fornecimento: | 10pcs |
Características
1.Instituições especiais de liga de alumínio, compreender mais claramente o estado da operação MAGAZINE
2O design da estrutura da plataforma de elevação de fundição integrada estável melhorou a estabilidade do equipamento
3.Circuito elétrico multifuncional e programa de design, desempenho estável, garantir linha de produção suave.
4A parte superior do recipiente tem 4 tipos de selecção PITCH, que pode definir a distância de passo da placa de alimentação PCB.
5O indicador de trabalho tricolor LED é controlado por uma interface homem-máquina de 7 polegadas.
6Para o posicionamento do bico de aspiração, é adoptado um mecanismo de posicionamento universal, que permite ajustar os bits de absorção de acordo com as características da placa de PCB.
7.A parte da placa da placa sobre a placa de sucção tem a função de levantar e levantar.
8A caixa de material é transmitida pela fita de plástico da placa plana.
9.Control de velocidade da placa de empuxo ajustável.
10.Posicionamento em três pontos, compressão pneumática superior e inferior, garantir a localização da caixa é precisa.
11O sistema de proteção da placa de pressão garante que a placa de PCB não seja danificada e que a perda de processo seja reduzida.
12A interface de comunicação SMEMA padrão pode ser ligada a outros dispositivos de automação
Parâmetros técnicos

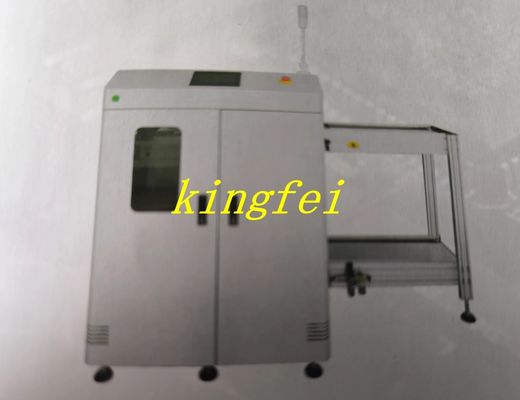

| Descrição | Este dispositivo é utilizado para a operação de carregamento automático de placas de dois lados e ópticos no SMT linha de produção |
| Número do carregador | Transporte superior: 1 carregador de carga inferior: carregador de carga |
| Ponto de indexação | 10.20.30.40 mm ou especificar |
| Fornecimento de energia | 400 pcs ((PCB de 0,6 mm de espessura) |
| Tempo de ciclo | Aproximadamente 12 segundos ou especificar |
| Fornecimento de energia | De potência não superior a 50 W |
| Potência | Max300VA |
| Pressão do ar e consumo de ar | 4 a 6 bar, 30 litros/min máximo |
| Altura de transporte | 900±20MM (ou especificado pelo cliente) |
| Direcção do transporte | De esquerda para direita ou de direita para esquerda |
Especificações
| Modelo | Dimensão ((L*W*H MM) | Tamanho do PCB ((MM) | Tamanho do rack | Peso ((Kg) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 kg |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 kg |
| VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 kg |
| VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 kg |
|
|
