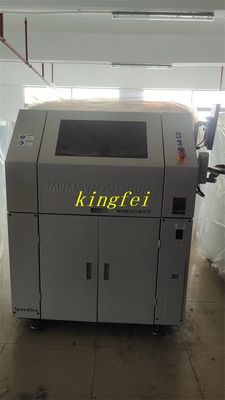

Máquina de impressão BTB Momentum MPM / Speedline Solder Paste Printer

Máquina de impressão BTB Momentum MPM / Speedline Solder Paste Printer

Máquina de impressão BTB Momentum MPM / Speedline Solder Paste Printer

Nome da marca:	MPM Speedline
Número do modelo:	Impulso BTB
MOQ:	1pcs
Tempo de entrega:	Dentro de 3days
Condições de pagamento:	T/T, Western Union, MoneyGram

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Japão

Marca:

MPM/Línea de velocidade

Nome da peça:

Impressão da pasta da solda

Número da peça:

Impulso BTB

Tamanho do equipamento:

1195.4x1394x1589.4mm

Poder:

200 a 240 VAC (10%) de fase única@50/60Hz,15A

Peso do equipamento:

797 kg

Habilidade da fonte:

10 PCS

Destacar:

Máquina de impressão BTB Momentum

,

Máquina de impressão BTB de pasta de solda de linha rápida

,

Impressora de pasta de solda MPM Speedline

Descrição do produto

Momentum BTB Impressora MPM/Speedline Solder Paste Printer

Impressora de pasta de soldadura MPM/Speedline Momentum BTB
Equipamento MPM/Speedline Online totalmente automático
Tamanho do equipamento:	1195.4x1394x1589.4mm
Peso do equipamento:	797 kg
Requisitos de potência:	200 a 240 VAC (10%) de fase única@50/60Hz,15A
Requisitos aplicáveis às fontes de ar:	100 psi, 4 cm (modo de funcionamento padrão) a 18 m (limpeza a vácuo) (6,89 bar@1,9 Lsto8,5 L/s), tubulação de 12,7 m de diâmetro, diâmetro exterior x9,5 mm de diâmetro interno
Parâmetro
Tamanho máximo do substrato:	(X 609.6mmx508mm x Y) (24x20 polegadas)
Tamanho mínimo do substrato:	(Kx50.8mm x 50.8mm) (2x2 polegadas)
Tamanho da espessura do substrato:	0.2~5.0 mm (0.008~0.20 polegadas)
Peso máximo do substrato:	4.5 kg (10 pbs)
Espaçamento das bordas do substrato:	3.0 mm (0,118 polegadas)
Espaço livre inferior:	12.7mm (0,5 polegadas) configuração padrão 25m (1,0 polegadas)
Câmbio de substrato:	Aplicação de um sistema de fixação do fundo
Método de suporte do substrato:	Dedal magnético (opcional: deflector de vácuo, dedal de vácuo, bloco de suporte, fixação dedicada, ferramenta automática patenteada, ferramenta Quik)
Verter:	Placas de circuito maior do que 20 polegadas exigem uma bancada de trabalho dedicada com um tamanho maior X
Parâmetros de impressão
Área máxima de impressão (XxY):	609.6mmx508mm ((24x20 polegadas)
Impressão (desmoldamento):	0 ~ 6,35 m (00,25 polegadas)
velocidade de impressão:	0.635mm/s~304.8mm/s(0.025 polegadas/s~12 polegadas/s)
Pressão de impressão:	0~22,7 kg (0 1b~50 1bs)
Tamanho do quadro do modelo:	Regra do quadro do modelo 737mmx737mm (29x29inch), modelos de tamanho menor disponíveis
Imagens
Campo visual (FOV):	10.6mmx8.0mm ((0.417x0.315 polegadas)
Tipo de ponto de referência do ponto de vista da imagem:	Ponto de referência de forma padrão (ver norma SMEMA), almofada/buraco
Sistema de câmaras:	Câmara digital única (sistema de visão para cima/para baixo patenteado MPM)
Desempenho
Precisão de alinhamento e repetibilidade de todo o sistema:	± 12 microns (0.0005 ") @ 60, Cpk ≥ 2.0
Precisão e repetibilidade reais da impressão de pasta de solda:	± 20 microns ((士0.0008 ‰) @ 60, Cpk ≥ 2.0
Tempo de ciclo
Impulso BTB	9 segundos
Impulso BTB HIE	7.5 segundos padrão
