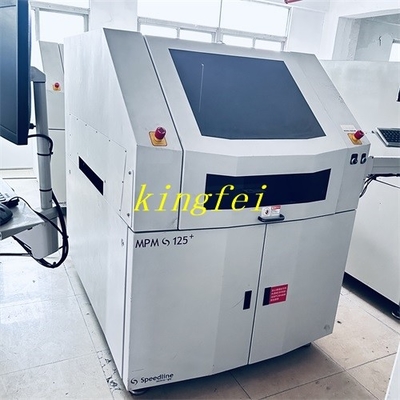

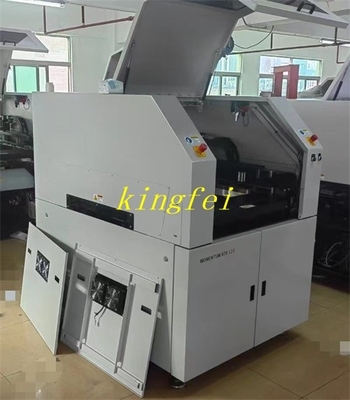

MPM BTB 125 Máquina de impressão MPM / Speedline Solder Paste Printing

MPM/Speedline Impressão de pasta de solda e pulverização de pasta de solda BTB125
Equipamento MPM/Speedline Online totalmente automático
Tamanho do equipamento:1638.4m9 X1593.1mmX1418.6mm
Peso do equipamento:1039KG
Requisitos de potência:200~400VAC/60Hz,15A
Requisitos para a fonte de ar:5KGf/cm2 ((0,5Mpa)
Parâmetro
Tamanho do substrato:609.6mmx508mm
Tamanho mínimo do substrato:50.8mmx50.8mm
Tamanho da espessura do substrato:0.2 mm~5.0 mm
Canal de impressão:4.5 kg ((101 kg)
canal de transferência:2.5 kg~4.5 kg
Apegamento do substrato: Apegamento da placa de base, apegamento fixo da parte superior, vácuo da bancada de trabalho, sistema de apegamento das bordas EdgeLoc
Método de suporte do substrato:Partes opcionais do dedal magnético: torres H, bloco de suporte, fixação especial, Quik Too1
Área de impressão:609.6mmx508mm
Desmoldamento de impressão: 0 mm ~ 6,35 mm
velocidade de impressão:0.635mm/segundo ~ 304,8mm/segundo
Pressão de impressão: 0-22,7 kg
Tamanho do quadro do modelo:737x737mm
Campo de visão da imagem (FOV):10.6mx8.0mn
Tipo de dado:Ponto de referência de forma padrão
Sistema de câmara:Sistema de câmara: Câmara digital única - MPM Patenteado Sistema de visão para cima/para baixo

Precisão de alinhamento e repetibilidade de todo o sistema: ± 12,5 microns
Precisão de alinhamento e repetibilidade de todo o sistema: ± 12,5 microns
Requisitos de potência do equipamento:200~240VAC/60Hz,15A
Requisitos de ar comprimido:100psi@4cfm
