| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| A1-1 | CONJUNTO DO QUADRO DE X | 1 | AJUSTE | |||||||||||||||||||||
| A1-2 | CONJUNTO DO QUADRO DE Y | 2 | AJUSTE | |||||||||||||||||||||
| A1-3 | CONJUNTO DA CABEÇA | 1 | AJUSTE | |||||||||||||||||||||
| A1-4 | CONJUNTO DA CREMALHEIRA | 1 | AJUSTE | |||||||||||||||||||||
| A1-5 | O ALIMENTADOR DESTRAVA O CONJUNTO DO CABO | 2 | AJUSTE | |||||||||||||||||||||
| A1-6 | CONJUNTO DO ANC | 1 | AJUSTE | |||||||||||||||||||||
| A1-7 | CAIXA DA DESCARGA | 2 | EA | |||||||||||||||||||||
| A1-8 | CONJUNTO ALTERNATIVO DA TABELA | 1 | AJUSTE | |||||||||||||||||||||
| A1-9 | MONITOR (TFT LCD) | 2 | EA | |||||||||||||||||||||
| NÃO | DESCRIÇÃO | OPÇÃO | VERIFICAÇÃO | |||||||||||||||||||||
| A2-1 | CONJUNTO DA VISÃO DA FASE | FOV MEGA 35 MILÍMETROS | □ | |||||||||||||||||||||
| FOV MEGA 45 MILÍMETROS | □ | |||||||||||||||||||||||
| A2-2 | CONJUNTO DE VOO DA VISÃO | FOV MEGA 16 MILÍMETROS | □ | |||||||||||||||||||||
| FOV MEGA 25 MILÍMETROS | □ | |||||||||||||||||||||||
| A2-3 | CONJUNTO DO QUADRO BAIXO | ALTURA | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| A2-4 | CONJUNTO DO TRANSPORTE | PADRÃO | L A R | □ | ||||||||||||||||||||
| R A L | □ | |||||||||||||||||||||||
| POR MUITO TEMPO | L A R | □ | ||||||||||||||||||||||
| R A L | □ | |||||||||||||||||||||||
| A2-5 | BASE DO ALIMENTADOR | PARTE DIANTEIRA | PADRÃO | □ | ||||||||||||||||||||
| ENTRANDO O CARRO | □ | |||||||||||||||||||||||
| PARTE TRASEIRA | PADRÃO | □ | ||||||||||||||||||||||
| ENTRANDO O CARRO | □ | |||||||||||||||||||||||
| A2-6 | A TI | A TI | □ | |||||||||||||||||||||
| SEMI | □ | |||||||||||||||||||||||
| NÃO A TI | □ | |||||||||||||||||||||||
| A2-7 | TENSÃO | 200V | □ | |||||||||||||||||||||
| 208V | □ | |||||||||||||||||||||||
| 220V | □ | |||||||||||||||||||||||
| 240V | □ | |||||||||||||||||||||||
| 380V | □ | |||||||||||||||||||||||
| 415V | □ | |||||||||||||||||||||||
| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| B1-1 | PIN ALTERNATIVO | 6 | EA | |||||||||||||||||||||
| B1-2 | LÂMPADA DA TORRE [PRE-P-B-302-RYG (474)] | 1 | EA | |||||||||||||||||||||
| B1-3 | JOGO DE LIMPEZA - CAIXA DO CASO - LÍQUIDO DE LAVAGEM - PICARETA DO ALGODÃO - LUVA GRAVADA - ULTRACLEAN - ESCOVA (1") - AIR-BLOWER |
1 | AJUSTE | |||||||||||||||||||||
| B1-4 | BASE DO TECLADO | 2 | EA | |||||||||||||||||||||
| SUPORTE DA BASE DO TECLADO | 2 | EA | ||||||||||||||||||||||
| B1-5 | CONJUNTO DO BRAÇO DO MONITOR | 2 | EA | |||||||||||||||||||||
| B1-6 | CAIXA DA DESCARGA | 1 | EA | |||||||||||||||||||||
| B1-7 | DESCARGA BOX2 | 1 | EA | |||||||||||||||||||||
| B1-8 | FUSÍVEL [250V 5A] | 2 | EA | |||||||||||||||||||||
| B1-9 | FUSÍVEL [250V 10A] | 2 | EA | |||||||||||||||||||||
| B1-10 | CAIXA DO MOVIMENTO (SM321) | 1 | EA | |||||||||||||||||||||
| B1-11 | ELEMENTO DE FILTRO [IF-M5-60-Z-ELEMENT] | 6 | EA | |||||||||||||||||||||
| B1-12 | MEMÓRIA DE USB [TS128MJF120] | 1 | EA | |||||||||||||||||||||
| B1-13 | MINI TECLADO DO CUBO DE USB | 2 | EA | |||||||||||||||||||||
| B1-14 | RATO ÓTICO | 2 | EA | |||||||||||||||||||||
| B1-15 | TAPETE DO RATO - ÓTICO | 2 | EA | |||||||||||||||||||||
| B1-16 | CONJUNTO PRINCIPAL DO CABO DISTRIBUIDOR DE CORRENTE | 1 | EA | |||||||||||||||||||||
| B1-17 | TUBO DO SILICONE (PRETO) | 6 | EA | |||||||||||||||||||||
| B1-18 | CONJUNTO DO CABO DE SMEMA | 1 | EA | |||||||||||||||||||||
| B1-19 | BOLA DE AÇO | 20 | EA | |||||||||||||||||||||
| B1-20 | PULVERIZADOR DO REMOVEDOR DA ETIQUETA | 1 | EA | |||||||||||||||||||||
| B1-21 | TRI-FLOW | 1 | EA | |||||||||||||||||||||
| B1-22 | GRUPO MANUAL | COREANO | 1 | LIVRO | ||||||||||||||||||||
| INGLÊS | 1 | LIVRO | ||||||||||||||||||||||
| CHINÊS | 1 | LIVRO | ||||||||||||||||||||||
| B1-23 | BIBLIOTECA DA PEÇA DA VISÃO | COREANO | 1 | LIVRO | ||||||||||||||||||||
| INGLÊS | 1 | LIVRO | ||||||||||||||||||||||
| CHINÊS | 1 | LIVRO | ||||||||||||||||||||||
| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| B1-24 | CONJUNTO DE FERRAMENTAS [J9064035B] | CAIXA DE FERRAMENTAS [J-402 (420*220*210)] |
1 | EA | ||||||||||||||||||||
| GRUPO de T-WRENCH (2,2.5, 3,4,5 milímetros) | 1 | AJUSTE | ||||||||||||||||||||||
| CHAVE DE FENDA da PRECISÃO (6 PCes) | 1 | AJUSTE | ||||||||||||||||||||||
| MOTORISTA (150 milímetros) | 1 | EA | ||||||||||||||||||||||
| CHAVE INGLESA do MACACO (150 milímetros) | 1 | EA | ||||||||||||||||||||||
| CHAVE INGLESA (46 milímetros) | 1 | EA | ||||||||||||||||||||||
| CHAVE INGLESA EM ABERTO DOBRO (8*9 milímetros) | 1 | EA | ||||||||||||||||||||||
| CHAVE INGLESA (7 milímetros) | 1 | EA | ||||||||||||||||||||||
| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| B2-1 | CONJUNTO DO BOCAL CN040 | 6 | EA | |||||||||||||||||||||
| B2-2 | CONJUNTO DO BOCAL CN065 | 6 | EA | |||||||||||||||||||||
| B2-3 | CONJUNTO DO BOCAL CN140 | 2 | EA | |||||||||||||||||||||
| B2-4 | CONJUNTO DO BOCAL CN220 | 2 | EA | |||||||||||||||||||||
| B2-5 | CONJUNTO DO BOCAL CN400 | 1 | EA | |||||||||||||||||||||
| B2-6 | CONJUNTO DO BOCAL CN750 | 1 | EA | |||||||||||||||||||||
| B2-7 | CONJUNTO DO BOCAL CN1100 | 1 | EA | |||||||||||||||||||||
| B2-8 | CONJUNTO DA FERRAMENTA DA CALIBRAÇÃO | 1 | EA | |||||||||||||||||||||
| B2-9 | PLACA DA CALIBRAÇÃO | 1 | EA | |||||||||||||||||||||
| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| B3-1 | WINDOWS XP [ENCAIXADO] | WINDOWS XP | 1 | EA | ||||||||||||||||||||
| B3-2 | CONJUNTO DO CD DO PROGRAMA DO MMI | CD DO PROGRAMA DO MMI | 1 | EA | ||||||||||||||||||||
| NÃO | DESCRIÇÃO | Q'TY | UNIDADE | VERIFICAÇÃO | ||||||||||||||||||||
| B4-1 | CONJUNTO DE TRAÇO LEVE DA FERRAMENTA (MOSCA) | 1 | EA | |||||||||||||||||||||
| B4-2 | CONJUNTO DE TRAÇO LEVE DA FERRAMENTA (REPARO) | 1 | EA | |||||||||||||||||||||
| B4-3 | OS USUÁRIOS DO CARRO DO EMBARCADOURO DA MANUTENÇÃO PROGRAMADA GUIAM (ENTRANDO A OPÇÃO) | COREANO | 1 | LIVRO | ||||||||||||||||||||
| INGLÊS | 1 | LIVRO | ||||||||||||||||||||||
| B4-4 | MANUAL DO SISTEMA DO ALIMENTADOR DA TI | COREANO | 1 | LIVRO | ||||||||||||||||||||
| INGLÊS | 1 | LIVRO | ||||||||||||||||||||||
| B4-5 | PIN ALTERNATIVO (TRANSPORTE: POR MUITO TEMPO, GRANDE) | 2 | EA | |||||||||||||||||||||
| B4-6 | CAIXA 2 DA DESCARGA (TRANSPORTE: PADRÃO, LONGOS) | 1 | EA | |||||||||||||||||||||
| NÃO | DESCRIÇÃO | NÚMERO DA PEÇA | Q'TY | UNIDADE | VERIFICAÇÃO | |||||||||||||||||||
| C1-1 | FOTOSENSOR (MAS) [EE-SX670A] | J3212002A | 2 | EA | ||||||||||||||||||||
| C1-2 | FOTOSENSOR (TRANSPORTE, BASE) DO ALIMENTADOR [EE SX672A] |
J3212004A | 5 | EA | ||||||||||||||||||||
| C1-3 | FOTOSENSOR (XY) [EE-SX674 (OMRON)] | J3212022A | 6 | EA | ||||||||||||||||||||
| C1-4 | MICRO FOTOSENSOR (HEAD/R) [PM-L24] | J3212027A | 3 | EA | ||||||||||||||||||||
| C1-5 | MICRO FOTOSENSOR (HEAD/Z) [PM-U24] | J3212048A | 6 | EA | ||||||||||||||||||||
| C1-6 | FOTOSENSOR (TRANSPORTE) [E3S-LS3N] | J3211048A | 2 | EA | ||||||||||||||||||||
| C1-7 | SENSOR FOTOELÉTRICO (TRANSPORTE) [BYD30-DDT] | J3211032A | 1 | EA | ||||||||||||||||||||
| C1-8 | CORREIA DE SINCRONISMO (HEAD/Z) [384-1.5GT-9] | J6602076A | 6 | EA | ||||||||||||||||||||
| C1-9 | CORREIA DE SINCRONISMO (HEAD/R) [236-2GT-4] | J6602077A | 3 | EA | ||||||||||||||||||||
| C1-10 | CORREIA DE SINCRONISMO (HEAD/MIRROR) [267-3GT-6] | J66021004A | 1 | EA | ||||||||||||||||||||

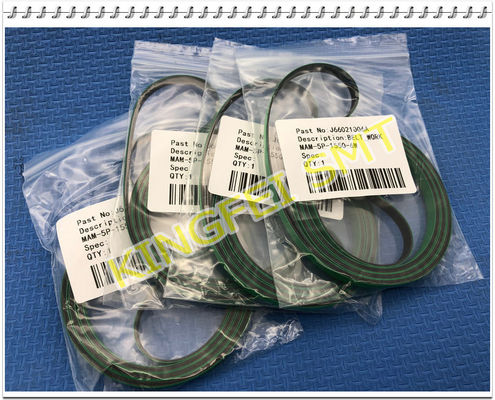

| C1-11 | BELT_WORK MAM-5P-1550-6W | J66021006A | 1 | EA | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | J66021008A | 2 | EA | ||||||||||||||||||||
| C1-13 | ESPELHO DE DOBRAMENTO | J67551001A | 1 | EA | ||||||||||||||||||||
| C1-14 | PIN ALTERNATIVO | J7500003B | 6 | EA | ||||||||||||||||||||
| NÃO | DESCRIÇÃO | NÚMERO DA PEÇA | Q'TY | UNIDADE | VERIFICAÇÃO | |||||||||||||||||||
| C2-1 | CONJUNTO DO BOCAL CN020 (ÚNICO FOV DE VOO 10 DA VISÃO) |
J90551006A | 6 | EA | ||||||||||||||||||||
| C2-2 | CONJUNTO DO BOCAL CN030 (ÚNICO FOV DE VOO 16 DA VISÃO) |
J90550133D | 6 | EA | ||||||||||||||||||||
| C2-3 | BOCAL (CN040) | J9055134C | 6 | EA | ||||||||||||||||||||
| C2-4 | BOCAL (CN065) | J9055136C | 6 | EA | ||||||||||||||||||||
| C2-5 | BOCAL (CN140) | J9055256A | 2 | EA | ||||||||||||||||||||
| C2-6 | BOCAL (CN220) | J9055351A | 2 | EA | ||||||||||||||||||||
| C2-7 | BOCAL (CN400N) | J90550258B | 1 | EA | ||||||||||||||||||||
| C2-8 | BOCAL (CN750) | J9055259B | 1 | EA | ||||||||||||||||||||
| C2-9 | BOCAL (CN1100) | J9055260B | 1 | EA | ||||||||||||||||||||
| NOME DO BOCAL | CN020 | CN030 | CN040 | CN065 | ||||||||||||||||||||
| APARÊNCIA | ||||||||||||||||||||||||
| DIÂMETRO EXTERIOR | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| DIÂMETRO INTERNO | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| NOME DO BOCAL | CN140 | CN220 | CN400 | CN750 | ||||||||||||||||||||
| APARÊNCIA | ||||||||||||||||||||||||
| DIÂMETRO EXTERIOR | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| DIÂMETRO INTERNO | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| NOME DO BOCAL | CN1100 | CALIB. FERRAMENTA | ||||||||||||||||||||||
| APARÊNCIA | ||||||||||||||||||||||||
| DIÂMETRO EXTERIOR | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| DIÂMETRO INTERNO | Φ11.0 | |||||||||||||||||||||||
| D2. FORMA DA FERRAMENTA | ||||||||||||||||||||||||
| BOCAL DA CALIBRAÇÃO | Ferramenta da calibração (bocal) para a MÁQUINA | |||||||||||||||||||||||
| PLACA DA CALIBRAÇÃO | Ferramenta da calibração para a FASE & a CÂMERA DE FÉ | |||||||||||||||||||||||
| TOOL1 DE TRAÇO CLARO | Tool1 de TRAÇO CLARO para a CÂMERA da FASE | |||||||||||||||||||||||
| TOOL2 DE TRAÇO CLARO | MAPEAMENTO CLARO Tool2 para a CÂMERA de VOO | |||||||||||||||||||||||
