Lugar de origem: | Japão |
Marca: | FUJI |
Número do modelo: | XPF |
Quantidade de ordem mínima: | 1unit |
---|---|
Tempo de entrega: | Dentro de 2 semanas |
Termos de pagamento: | T / União, T Ocidental, MoneyGram |
Habilidade da fonte: | 3unit |
Tipo: | FUJI | Nome: | Multi mounter de alta velocidade da finalidade |
---|---|---|---|
Número de bocais: | 12pcs | Peças apoiadas: | 0402(1005) |
alimentadores lntelligent: | Apoio para a fita de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, e 104 milímetros de largura | Peso: | 1860kg |
Realçar: | Máquina do conjunto de SMT,Equipamento do conjunto de SMT,Multi máquina do conjunto de SMT da finalidade |

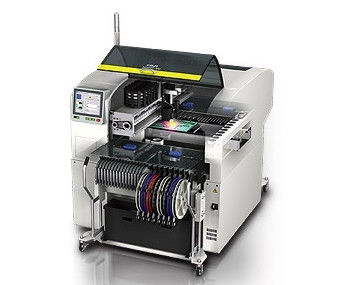

Máquina original de múltiplos propósitos de alta velocidade de Mounter XPF-L/W FUJI
1,1 colocando as cabeças (“auto-ferramentas”) são trocados automaticamente durante a produção: O XPF é a primeira máquina do mundo para caracterizar a troca principal dinâmica. A máquina pode comutar entre uma cabeça de colocação de alta velocidade e uma cabeça de múltiplos propósitos automaticamente durante a produção para assegurar-se de que a cabeça a mais eficiente para a tarefa atual esteja sendo usada. Isto inclui a capacidade para comutar a uma cabeça da colagem, significando que a aplicação da colagem e a colocação da parte podem ser executadas na mesma máquina.
1,2 nenhuma necessidade de decidir entre um mounter de alta velocidade ou uma máquina de múltiplos propósitos: Porque a troca principal é dinâmica e automática, o XPF é uma solução sem fronteira, cobrindo necessidades de alta velocidade e de múltiplos propósitos ao mesmo tempo. O que quer que o tipo de painel, o XPF consegue o equilíbrio ótimo da capacidade da produção, assegurando-se de que você obtenha sempre o a maioria fora de seu equipamento.
1,3 apoio para os painéis até 686 x 508 milímetros com o XPF-W: O modelo de XPF-W é projetado segurar os grandes e painéis resistentes com dimensões até 686 x 508 (27 x 20 avançam) milímetros e peso de até 6 quilogramas.
Especificações da máquina | Auto-ferramenta do revólver | Único bocal | Auto-ferramenta M4 | Auto-ferramenta da colagem | |
Número de bocais | 12 | 1 | 4 | Número de seringas carregadas: 1 seringa pela estação da colagem |
|
Número de auto-ferramentas realizado na estação da auto-ferramenta |
2) (DE XPF-L/3 (XPF-W) | 6) (DE XPF-L/8 (XPF-W) (Uma Auto-ferramenta da medida da altura da bandeja é guardado ao usar bandejas) |
1 | Número de entalhes do alimentador ocupados: 8 (MFU-40) (Posição fixa da carga - acima a 4 auto-ferramentas da colagem pode ser carregado) |
|
Peças apoiadas | 0402(01005) a 20 x 20 milímetros Altura máxima: 3,0 milímetros |
1005(0402) a 45 x 150 (68 x 68) milímetros Altura máxima: 25,4 milímetros |
tipo de 4 bocais: 3 x 3 a 14 x 14 milímetros tipo de 2 bocais: 14 x 14 a 22 x 26 milímetros Altura máxima: 6,5 milímetros |
Lado da carga: Frente (MFU-40 ou dispositivo fixo) |
|
Máquina tato |
XPF-L | 0,144 segundos/ cph do componente 25.000 |
0,400 segundos/ cph do componente 9.000 |
tipo de 4 bocais: 0,343 segundos cph 10.500 disparado tipo de 2 bocais: 0,456 segundos cph 7.900 disparado |
Dispense o tato: 0,2 segundos/tiros |
XPF-W | 0,145 segundos/ cph do componente 24.800 |
0,418 segundos/ cph do componente 8.600 |
tipo de 4 bocais; 0,351 segundos cph 10.250 disparado tipo de 2 bocais; 0,462 segundos cph 7.800 disparado |
||
Colocação precisão |
Peças pequenas da microplaqueta | +/--0.050 milímetro cpk≥1.00 +/--0.066 milímetro cpk≥1.33 |
+/--0.040 milímetro cpk≥1.00 +/--0.053 milímetro cpk≥1.33 |
- | Dispense a precisão da posição: +/--0,1 milímetro cpk≥1.00 |
Peças de QFP | +/--0.040 milímetro cpk≥1.00 +/--0.053 milímetro cpk≥1.33 |
+/--0.030 milímetro cpk≥1.00 +/--0.040 milímetro cpk≥1.33 |
+/--0.040 milímetro cpk≥1.00 +/--0.053 milímetro cpk≥1.33 |
||
Tamanho do PWB (LXW) | Até 457 x 356 milímetro espessura 0,4 (0,3) a 5,0 milímetro milímetro da espessura) (de XPF-L/686 x 508 um minuto de 0,4 a 6,5 milímetros (XPF-W) 50 x 50 milímetros | ||||
Tempo de carga do PWB | 1,8 segundo segundo)/3,5 (de XPF-L (XPF-W) | ||||
Máquina dimensões |
XPF-L | L: 1.500 milímetros, W: 1.607,5 milímetros, H: 1.419,5 milímetros (altura do transporte: 900 milímetros H: exclui a torre do sinal) | |||
XPF-W | L: 1.500 milímetros, W: 1,762.5mm, H: 1,422.5mm (altura do transporte: 900 milímetros H: exclui a torre do sinal) | ||||
Peso da máquina | Corpo de máquina XPF-L: 1.500 quilogramas/XPF-W: 1.860 quilogramas MFU-40: Aproximadamente 240 quilogramas (com os alimentadores W8 carregados) BTU-AII: Aproximadamente 120 quilogramas, BTU-B: Aproximadamente 15 quilogramas, MTU-AII: Aproximadamente 615 quilogramas (com as bandejas/alimentadores carregados) |
Empacotamento das peças |
Grave as peças (padrão de JIS, JEITA), peças da vara, peças da bandeja |
Opções |
Cole o alimentador, a câmera de fé larga, a unidade de fluxo do mergulho, o suporte do grupo de carretel (dentro da máquina principal), a verificação de Coplanarity da ligação, bocais feitos sob encomenda e mandris mecânicos, Fujitrax |
