Ⅲ evolutivo da plataforma NXT da colocação de Fuji da máquina da colocação da montagem da superfície da alta velocidade

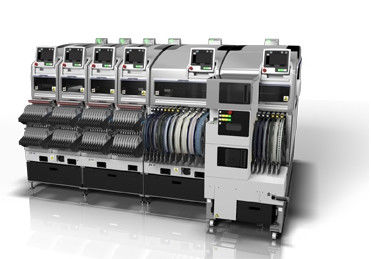

Plataforma evolutiva nova e usada original NXT da colocação de Fuji da máquinaⅢ
característica 1.Special
1,1 produtividade melhorada: Um robô XY mais rápido e uns alimentadores mais rápidos da fita, assim como “uma câmera recentemente desenvolvido das peças da visão de voo”, meio aumentaram a colocação da capacidade para todos os tamanhos e tipos da parte.
A cabeça de alta velocidade nova de H24G consegue o cph 37.500 (microplaquetas pela hora) (modo da prioridade da produtividade) pelo módulo, uma melhoria de 44% da velocidade a mais rápida do NXT II.
milímetros de apoio de 1,2 0201 porções +/- 0,025 milímetros que colocam o accuracy*: Assim como o apoio das peças as menores atualmente que estão sendo usadas na produção em massa (0402 milímetros, 01005"), o NXT III pode igualmente tratar a próxima geração de componentes que dirigem para o mercado - peças de 0201 milímetros.
Melhorando a rigidez da máquina e mais refinando sua tecnologia independente do reconhecimento do servocontrol e da visão, Fuji conseguiu uma precisão de colocação para as peças pequenas da microplaqueta +/- de 0,025 mm* (3sigma, Cpk≥1.00).
1,3 usabilidade melhorada: O GUI do NXT original foi elogiado extensamente utilizando pictograma intuitivos e fáceis de entender em vez da confiança em instruções baseadas na linguagem.
Esta relação é combinada agora com um painel do écran sensível para facilitar a operação mesmo. Isto reduz o número de botão empurra exigido e facilita selecionando comandos, assim como melhorando a qualidade reduzindo a possibilidade de executar o comando errado.
1,4 compatibilidade alta: Muitas das unidades principais do NXT II tal como a colocação das cabeças, das estações do bocal, dos alimentadores, das unidades da bandeja, e das unidades da troca da pálete do alimentador podem ser usadas no NXT III sem nenhumas alterações.

•
• Especificações

• 	M3 III	M6 III
  Tamanho aplicável do PWB (L x W)	48 x 48 milímetros a 250 x 510 milímetros (transporte dobro) * 48 x 48 milímetros a 250 x 610 milímetros (único transporte) os transportes *Double podem segurar PCBs até 280 (W) milímetro. PCBs maior de 280 (W) o milímetro deve ser produzido mudando o transporte dobro para escolher o modo de produção da pista.	48 x 48 milímetros a 534 x 510 milímetros (transporte dobro) * 48 x 48 milímetros a 534 x 610 milímetros (único transporte) os transportes *Double podem segurar PCBs até 280 (W) milímetro. PCBs maior de 280 (W) o milímetro deve ser produzido mudando o transporte dobro para escolher o modo de produção da pista.
  Tipos da parte	Até 20 tipos de peças (calculadas usando a fita de 8 milímetros)	Até 45 tipos de peças (calculadas usando a fita de 8 milímetros)
  Tempo de carga do PWB	Para o transporte dobro: 0 segundos (operação contínua) Para o único transporte: segundo 2,5 (transporte entre os módulos do M3 III), segundo 3,4 (transporte entre os módulos de M6 III)
  Precisão da colocação (Padrão da marca de fé)	H24G : +/--0.025 milímetro (padrão) do modo/+/--0.038 milímetro (Modo) da prioridade da produtividade (3sigma) cpk≥1.00 V12/H12HS : +/--0.038 (+/--0.050) milímetro (3sigma) cpk≥1.00 H04S/H04SF : +/--0.040 milímetro (3sigma) cpk≥1.00 H08/H04 : +/--0.050 milímetro (3sigma) cpk≥1.00 H02/H01/G04 : +/--0.030 milímetro (3sigma) cpk≥1.00 H02F/G04F : +/--0.025 milímetro (3sigma) cpk≥1.00 GL : +/--0.100 milímetro (3sigma) cpk≥1.00	H24G : +/--0.025 milímetro (padrão) do modo/+/--0.038 milímetro (modo) da prioridade da produtividade (3sigma) cpk≥1.00 V12/H12HS : +/--0.038 (+/--0.050) milímetro (3sigma) cpk≥1.00 04SF DE H08M/H04SHIPPING E DE MANIPULAÇÃO : +/--0.040 milímetro (3sigma) cpk≥1.00 H08/H04/OF : +/--0.050 milímetro (3sigma) cpk≥1.00 H02/H01/G04 : +/--0.030 milímetro (3sigma) cpk≥1.00 H02F/G04F : +/--0.025 milímetro (3sigma) cpk≥1.00 GL : +/--0.100 milímetro (3sigma) cpk≥1.00
  Produtividade	H24G : cph 37.500 (modo da prioridade da produtividade) /35, cph 000 (modo padrão) V12 : cph 26.000 H12HS : cph 24.500 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 GL : dph 16.363 (0,22 segundos/pontos)	H24G : cph 37.500 (modo da prioridade da produtividade) /35, cph 000 (modo padrão) V12 : cph 26.000 H12HS : cph 24.500 H08M : cph 13.000 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 0F : cph 3.000 GL : dph 16.363 (0,22 segundos/pontos)
  Peças apoiadas	H24G : 0201 a 5 x 5 milímetros V12/H12HS : 0402 a 7,5 x 7,5 milímetros H08M : 0603 a 45 x 45 milímetros H08 : 0402 12 a X12 milímetro H04 : 1608 a 38 x 38 milímetros H04S/H04SF : 1608 a 38 x 38 milímetros H02/H02F/H01/0F : 1608 a 74 x 74 milímetros (32 x 180 milímetros) G04/G04F : 0402 a 15 x 15 milímetros     Altura : até 2,0 milímetros Altura : até 3,0 milímetros Altura : até 13,0 milímetros Altura : até 6,5 milímetros Altura : até 9,5 milímetros Altura : até 6,5 milímetros Altura : até 25,4 milímetros Altura : até 6,5 milímetros
  Largura do módulo	320 milímetros	645 milímetros
  Dimensões da máquina	L: 1295 milímetro (M3 III x 4,) de M6 III x 2/645 milímetros (M3 III x 2, M6 III) W: 1900,2 milímetros, H: 1476 milímetros



  DynaHead (DX)
  Quantidade do bocal		12	4	1
  Taxa de transferência (cph)		25.000 Função da presença das peças SOBRE: 24.000	11.000	4.700
  Tamanho da parte (milímetro)		0402 (01005") a 7,5 x a 7,5 Altura: Até 3,0 milímetros	1608 (0603") a 15 x a 15 Altura: Até 6,5 milímetros	1608 (0603") a 74 x a 74 (32 x 100) Altura: Até 25,4 milímetros
  Colocando a precisão (Prover baseado da marca de fé)		+/--0.038 (+/--0.050) milímetro (3σ) cpk≥1.00*	+/--0.040 milímetro (3σ) cpk≥1.00	+/--0.030 milímetro (3σ) cpk≥1.00
  Presença da parte verificação		o	x	o
  Peças fonte	Fita	o	o	o
  	Vara	x	o	o
  	Bandeja	x	o	o



  Sistema de fonte das peças
  alimentadores lntelligent	Apoio para a fita de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, e 104 milímetros de largura
  Alimentadores da vara	≤ da largura da peça de 4 ≤ 15 milímetros (≤ 18 milímetros), ≤ 32 milímetro da largura da vara de 6 ≤ da largura da peça de 15 ≤ (≤ da largura da vara de 18 ≤ 36 milímetros)
  Bandejas	Tamanho aplicável da bandeja: 135,9 x 322,6 milímetros (padrão) (unidade-m), 276 x 330 milímetros de JEDEC da bandeja (LT), 143 x 330 milímetros da unidade da bandeja (bandeja Unidade-LTC)



  Opções

  Alimentadores da bandeja, PCU II (unidade), MCU da mudança da pálete (unidade da mudança do módulo), projetando o suporte do painel, adaptador de FUJI CAMX, Fujitrax
