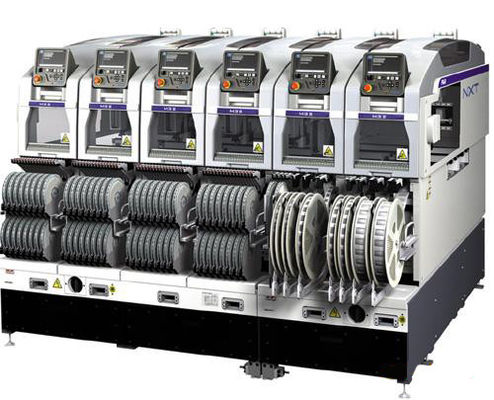

Da máquina de superfície da colocação da montagem da largura 320mm do módulo Ⅱ evolutivo da plataforma NXT da colocação de Fuji

Da máquina de superfície da colocação da montagem da largura 320mm do módulo Ⅱ evolutivo da plataforma NXT da colocação de Fuji

  • Da máquina de superfície da colocação da montagem da largura 320mm do módulo Ⅱ evolutivo da plataforma NXT da colocação de Fuji
Da máquina de superfície da colocação da montagem da largura 320mm do módulo Ⅱ evolutivo da plataforma NXT da colocação de Fuji
Detalhes do produto:
Lugar de origem: Japão
Marca: FUJI
Número do modelo: NXT II
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1unit
Tempo de entrega: Dentro de 2 semanas
Termos de pagamento: T / União, T Ocidental, MoneyGram
Habilidade da fonte: 3unit
Contato
Descrição de produto detalhada
marca: Fuji nome: Plataforma NXT ii da colocação de FUJI Scalble
Largura do módulo: 320 mm Dimensões da máquina: L: 1295mm (M3 II×4, M6 II×2)
alimentadores lntelligent: Apoio para a fita de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, e 104 milímetros de largura bandejas: Tamanho aplicável da bandeja: 135,9 x 322,6 milímetros (padrão) (unidade-m), 276 x 330 milímetros de
Realçar:

Máquina do conjunto de SMT

,

Equipamento do conjunto de SMT

Ⅱ evolutivo da plataforma NXT da colocação de Fuji

1. Característica especial
1,1 forneça a melhor configuração de máquina para clientes: NXTII é a única máquina com um conceito modular verdadeiro. É possível instalar livremente uma combinação de unidades tais como uma cabeça do trabalho ou uma unidade componente da fonte e um tipo da trilha do transporte para fornecer a configuração de máquina a melhor apropriada para todos os tipos dos clientes. Você pode simplesmente usar a ferramenta para realizar o trabalho da substituição da unidade que inclui a cabeça do trabalho da colocação.
1,2 pode ser a produção usada da duplo-trilha: a máquina duplo-levando da trilha pode simultaneamente produzir placas de circuito heterogêneas. Além, porque o tempo da placa da placa ou da transferência é zero, produtividade aumentada.
1,3 apenas use a quantidade exigida sem causar demasiado de um problema: NXTII pode ser substituído e adicionado com um módulo ou uma cabeça da colocação, de modo que a quantidade mínima de produção seja exigida com investimento mínimo.
1,4 para jogar uma vantagem opressivamente que corresponde às mudanças sob a forma da produção: A escalabilidade de NXTII para esparadrapos de revestimento, colocação do PNF, a colocação desencapada da microplaqueta e outros formulários novos da produção, não precisa de importar o equipamento especial pode ser substituída pela unidade correspondente.


  • Especificações
 M3 IIM6 IIM6 IISP
Tamanho aplicável do PWB
(L x W)
48mm×48mm~534mm×510mm (transporte dobro) *
48mm×48mm~534mm×610mm (único transporte)
os transportes *Double podem segurar PCBs até 280 (W) milímetro. PCBs maior de 280 (W) o milímetro deve ser produzido mudando o transporte dobro ao único modo de produção da pista.
48mm×48mm~520mm×510mm (transporte dobro) *
48mm×48mm~520mm×610mm (único transporte)
Tipos da parteAté 20 tipos de peças (calculadas usando a fita de 8 milímetros)Até 45 tipos de peças (calculadas usando a fita de 8 milímetros)Até 44 tipos de peças (calculadas usando a fita de 8 milímetros)
Tempo de carga do PWBPara o transporte dobro: 0 segundos (operação contínua)
Para o único transporte: segundo 2,5 (transporte entre os módulos do M3 III),
segundo 3,4 (transporte entre os módulos de M6 III)
Precisão da colocação
(Padrão da marca de fé)
V12/H12HS: ※ de ±0.038 (±0.050) milímetro (3σ) cpk≧1.00
H08M/H04S: ±0.040mm (3σ) cpk≧1.00
H08/H04/0F: ±0.050mm (3σ) cpk≧1.00
H02/H01/G04: ±0.030mm (3σ) cpk≧1.00
GL: ±0.100mm (3σ) cpk≧1.00




H12HS±0.038mm (3σ)
H02/H01/G04±0.010mm (3σ)




Produtividade
V12: cph 26.000
H12HS: cph 22.500
H08: cph 10.500
H04S: cph 9.500
H04: cph 6.500
H02: 5,500cph
H01: cph 4.200
G04: cph 6.800
0F: não leve
GL: dph 16.363
(0.22sec/dot)



V12: cph 26.000
H12HS: cph 22.500
H08M: cph 13.000
H08: cph 10.500
H04S: cph 9.500
H04: cph 6.500
H02: cph 5.500
H01: cph 4.200
G04: cph 6.800
0F: cph 3.000
GL: dph 16.363
(0.22sec/dot)



V12: faça não carrry
H12HS: cph 18.500
H02: cph 4.700
H01: cph 3.500
G04: cph 6.200



Peças apoiadas
V12/H12HS: 0402~7.5mm×7.5mm
H08M: 0603~45mm×45mm
H08: 0402~12mm×12mm
H04S/H04: 1608~38mm×38mm
H02/H01/0F: 1608~74mm×74mm (32mm×180mm)
G04: 0402~15mm×15mm




 : to3.0mm ascendente
 : to13mm ascendente
 : to6.5mm ascendente
 : to6.5/9.5mm ascendente
 : to25.4mm ascendente
 : to6.5mm ascendente





Largura do módulo320mm645mm
Dimensões da máquinaL: 1295mm () do M3 II×4, do M6 II×2/L: 645mm (M3 II×2, M6 II)
W: 1900.2mm H: 1474mm () do M3 II/1476mm (M6 II, M6 IISP)
Parte o sistema de fonte
alimentadores lntelligentApoio para a fita de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, e 104 milímetros de largura
Alimentadores da vara≤ da largura da peça de 4 ≤ 15 milímetros (≤ 18 milímetros), ≤ 32 milímetro da largura da vara de 6 ≤ da largura da peça de 15 ≤ (≤ da largura da vara de 18 ≤ 36 milímetros)
BandejasTamanho aplicável da bandeja: 135,9 x 322,6 milímetros (padrão) (unidade-m), 276 x 330 milímetros de JEDEC da bandeja (LT), 143 x 330 milímetros da unidade da bandeja (bandeja Unidade-LTC)
Opções
Alimentadores da bandeja, PCU II (unidade), MCU da mudança da pálete (unidade da mudança do módulo), projetando o suporte do painel, adaptador de FUJI CAMX, Fujitrax
